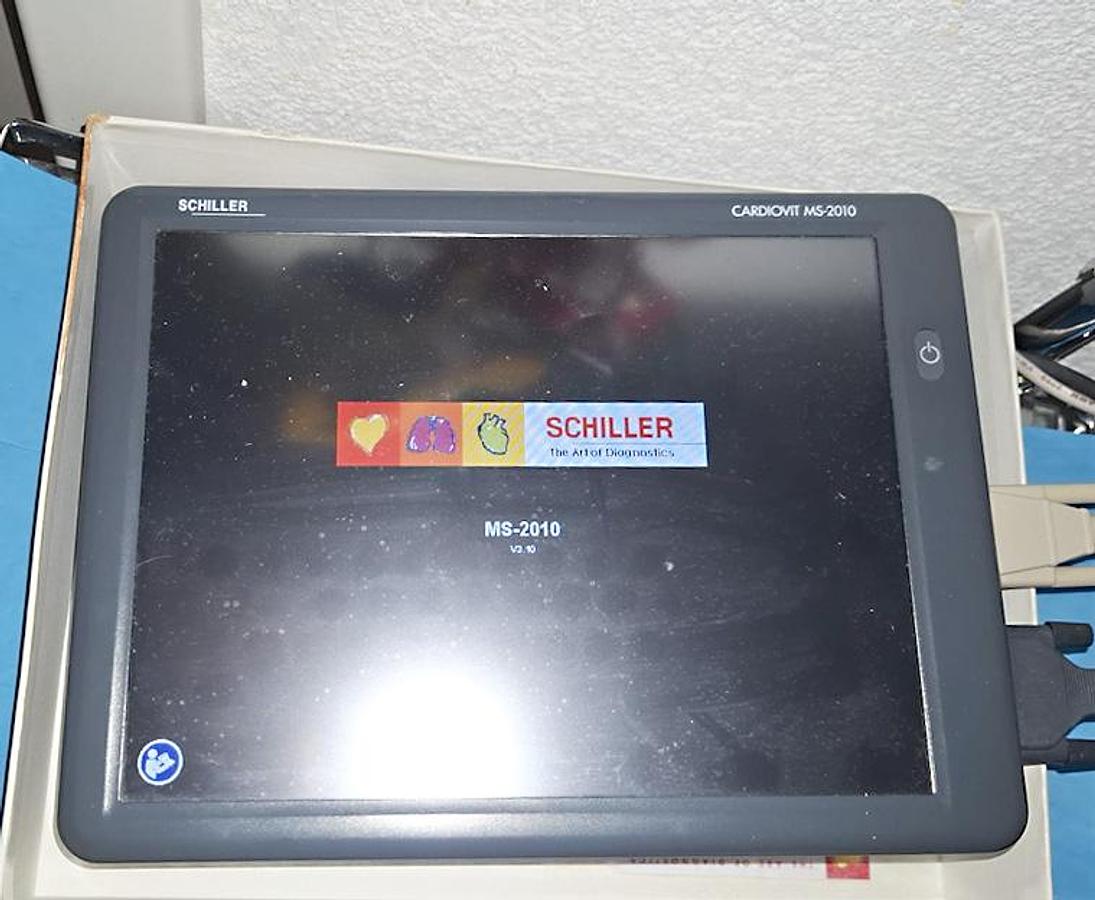

ECG SCHILLER MS2010

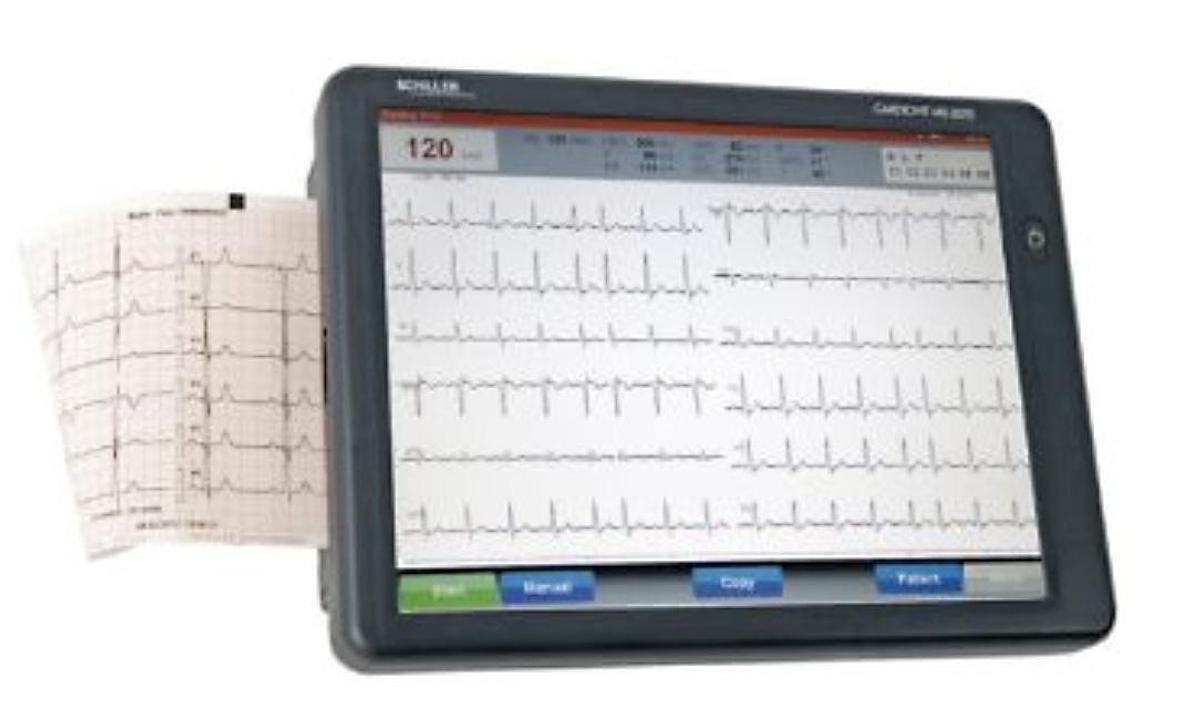

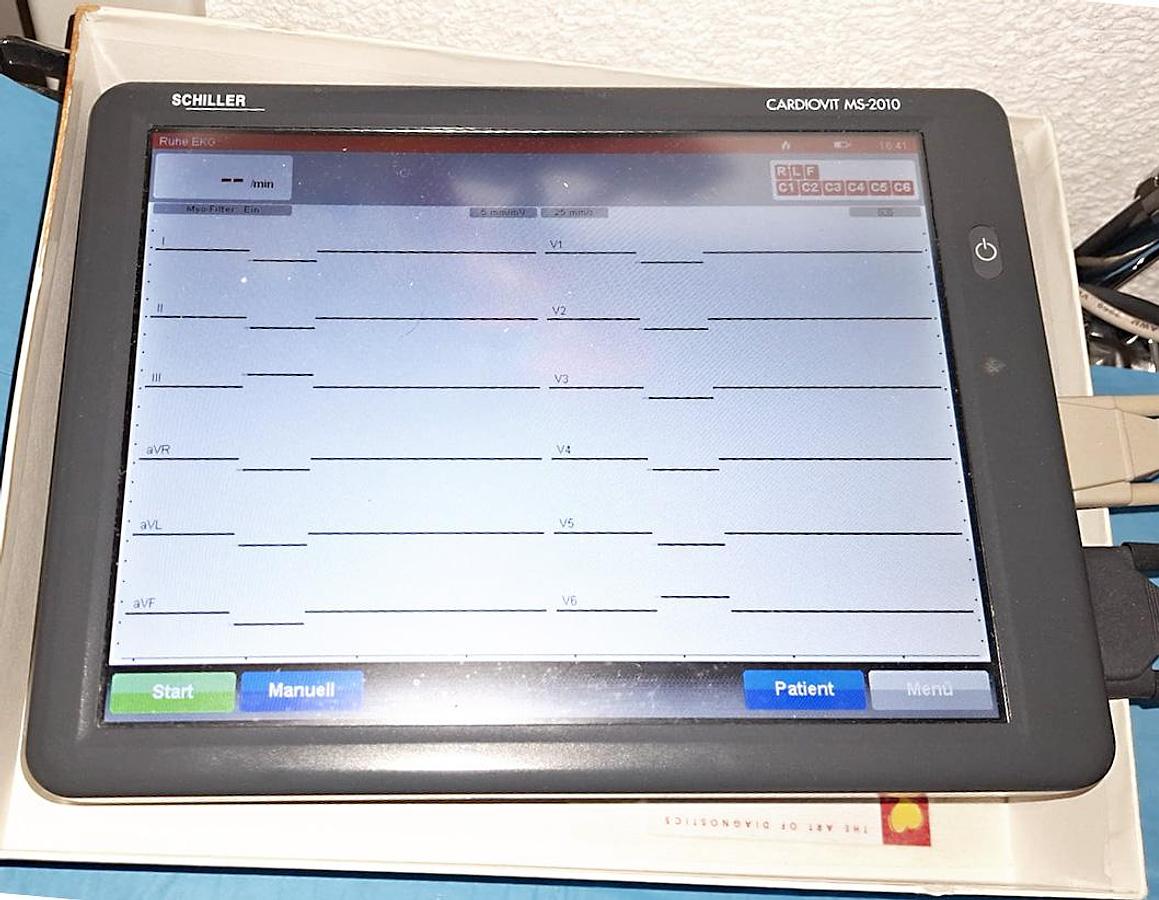

Le MS-2010 de SCHILLER est un ECG de repos (et d'effort) présenté sous forme d'une tablette à écran tactile, équipé d'un logiciel d'interprétation puissant (adultes/enfants), d'une imprimante intégrée et d'un système d'exportation des fichiers ECG vers votre ordinateur/réseau.

TRAITEMENT DE POINTE,

AUCUN DÉLAI D’ATTENTE

• Démarrage instantané pour une utilisation immédiate

• Traitement, interprétation et impression de l’ECG en moins de 3 secondes après acquisition

SAISIE RAPIDE

• Saisie rapide et précise des données de patients avec l’écran tactile ou le lecteur de code-barres. Vous pouvez aussi télécharger les données de patients ou les listes de travail à partir du SEMA ou du SIH en utilisant les formats standard tels que HL-7 ou DICOM Modality Worklist 1.

EXCELLENCE CLINIQUE

• Logiciel d’interprétation «C» de SCHILLER pour enfants et adultes –

l’un des algorithmes les mieux documentés pour une analyse d’ECG

simultanée de 12 dérivations, offrant qualité et fiabilité sans compromis.

• Votre plus précieux outil pour obtenir un deuxième avis cliniquement fiable.

• Détection précoce d’un STEMI,SCHILLER a développé le Culprit Coronary Artery

Algorithm (CCAA), qui permet une localisation précise et immédiate.

d’une occlusion coronarienne avec la détection précoce d’un STEMI.

• Non seulement notre algorithme permet-il de réduire de réduire le délai d’attente avant que le patient ne soit pris en charge; il est aussi le seul algorithme qui permet d’identifier de

façon précise où se situe l’occlusion de l’artère coronaire, indiquant la taille de la zone à risque!

CONFIGURATION EN UN SEUL CLIC

• Le MS-2010 peut être configuré pour imprimer, enregistrer, transférer et récupérer un ECG précédent automatiquement – simplement en appuyant sur un bouton.

• Connexion via LAN, WLAN ou GPRS au SEMA ou au SIH.

• Exportation des rapports d’ECG de repos en format PDF

• Déroulement des opérations automatique

• Obtenez, imprimez, enregistrez, transférez et récupérez les ECG de

diagnostic vers et depuis le SEMA ou le SIH – et ceci, automatiquement

• Supporte les listes de travail HL-7 ou DICOM Modality 1.

Caractéristiques électriques :

• Alimentation : Secteur ou batterie

• Tension : 100 à 240 V

• Courant : 0,3 A (115 V) à 0,16 A (240 V)

• Fréquence : 50/60 Hz

• Type de batterie : Batterie polymère rechargeable, remplaçable par l'utilisateur.

• Capacité : 100 impressions ECG ou 3 heures d'affichage continu (sans impression).

• Temps de recharge : Environ 3 heures après une décharge complète (moniteur éteint).

• Consommation électrique : Environ 40 VA

Filtre de fréquence secteur : Suppression sans distorsion des interférences sinusoïdales superposées de 50 ou 60 Hz par filtrage numérique adaptatif

Amplificateur ECG :

• Fréquence d'échantillonnage : 4 000 échantillons/seconde/canal

• Plage de mesure : Dynamique ± 10 mV, CC ± 300 mV

• Détection de stimulateur cardiaque : > ± 2 mV / largeur d'impulsion > 0,1 ms

• Gamme de fréquences : 0 Hz – 150 Hz (IEC/AHA) / 0,05 Hz – 300 Hz (pour enfants et SAECG)

• CMRR : > 100 dB

• Résolution numérique : 5 µV / 18 bits

• Impédance d'entrée : 100 MΩ

• Courant de fuite patient : < 5 µA

• Circuit d'entrée patient : Entièrement flottant et isolé, protégé contre la défibrillation

• Protection contre la défibrillation : 5 000 V CC

Fonctions d'enregistrement spéciales :

• Détection de faux contacts Électrodes, impédance des électrodes, surtension, bruit CA, fluctuations de la ligne de base et tremblements musculaires

• Mesure de la fréquence cardiaque : jusqu’à 300 battements par minute

Interfaces standard :

• Interface pour le contrôle de l’ECG d’effort :

• Interface série RS-232 (V24) : Spirométrie (capteur Spirovit 250 ou 260)

• Sortie de déclenchement QRS : TTL, +/- 10 V

• USB x 1 : Connexion USB pour périphériques USB, par exemple Lecteur de codes-barres (en option), clavier USB externe, clé USB ou imprimante laser

Imprimante :

• Technologie d’impression : Impression thermique haute résolution, 8 points/mm (axe d’amplitude), 16 points/mm (axe temporel), à 25 mm/s

• Plage de fréquences : 0,05 Hz – 150 Hz (IEC/AHA)

• Vitesse de défilement : 5, 10, 12,5, 25 et 50 mm/s

• Sensibilité : 2,5, 5, 10, 20 et 40 mm/mV

• Type de papier : Thermoréactif, plié en Z, 114 mm de large, positionnement optimal sur une largeur de 105 mm (20 m de papier)

• Largeur d’écriture : Impression manuelle sur 3, 6 ou 12 canaux

• Dimensions : 258 x 193 x 50 mm (L/l/H)

• Poids : 1,5 kg (batterie rechargeable et papier inclus)
